Sellos

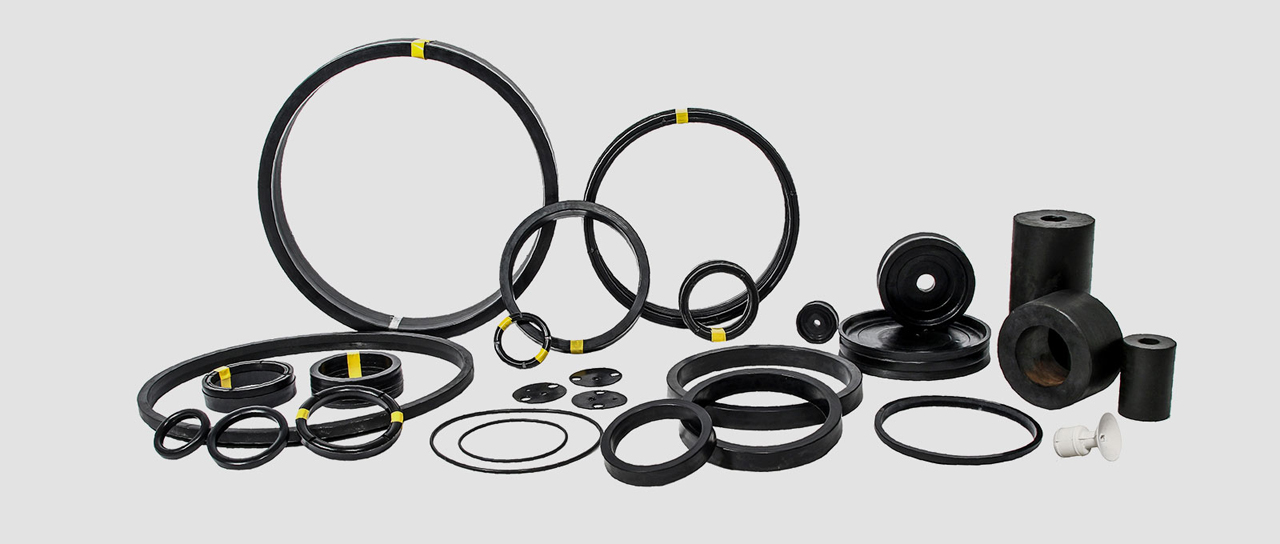

Los invitamos a que conozcan nuestra amplia gama de sellos entre los cuales están:
» Empaquetaduras
» Sellos mecánicos
» Componentes móviles
» Tubo y barra
» Teflón expandido
» Sellos Express
» Orings
» Orings encapsulados
» Estuches
» Cordones
» Sellos buffer
» Guías
» V seals
» Sellos pistón
» Respaldos
» Polyseal
» Limpiadores
» Retenes
» Endcaps
» Sellos vástago
» Herramienta
» Rotatorios
» Kits
» Sellos para gatos
» Seguros metálicos
O – RING
O-rings, también conocidos como arosellos son empaques de forma y sección redondas, que tienen un infinito campo de aplicaciones en industrias de todo tipo.
El material más común en que se fabrican los “O” Rings es Nitrilo (Buna N) debido a su adecuada resistencia a aceites y demás derivados del petróleo.
Los “O” Rings se identifican mediante una nomenclatura utilizada mundialmente, y solo se necesita saber cuál es el número del “O” Ring requerido para solicitar cotización y suministro. En caso de no conocer el número de parte, bastará con proporcionar la medida del diámetro interior, y la medida del diámetro de la sección (espesor). Ofrecen un efectivo sellado, evitando fugas de líquidos.
Rango de Temperatura: Variable dependiendo el material.
O’RINGS AS 568 AL MAYOREO Y MENUDEO
- NITRILO
- FKM (VITON 75)
- SILICON 70
- O’RINS STANDAR Y MM. BACKUPS PTTFE (TEFLON VIRGEN)
- EPDM (ETILENO PROPILENO) CURADO EN PEROXIDO
- NEOPRENO (CLOROPRENO)
- QUADRA RING
- (ENCAPSULADOS DE TEFLON EN VITON Y SILICON)
- ESTUCHES DE MANTENIMIENTO STD. Y MM.
- VARIEDAD DE CORDONES EXTRUIDOS Y/O LINGOTES POR METRO BUNA N.
POLYSEAL TIPO “B” O “P
Los sellos tipo U estilo 800 están moldeados con poliuretano fuerte y resistente a la abrasión.
El anillo expansor de cuatro orejetas energiza los labios de sellado, incluso sin presión, para evitar el “drenaje” cuando el sistema se encuentra inactivo.
SELLOS EN U PARA VÁSTAGO
Este sello en U para vástagos está moldeado en uretano resistente y se ajusta en la ranura mientras ofrece mayor fuerza radial sobre el vástago.

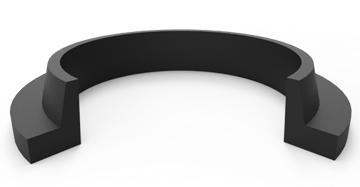

Limpiadores tipo D
Los anillos rascadores estilo ST están moldeados con precisión en uretano con una dureza de 90A.
Son lo suficientemente flexibles como para encastrar en la ranura, pero lo suficientemente resistentes como para trabajar con aplicaciones complejas de rascado de vástagos.
Los rascadores en “V” están hechos en fluorocarbono.

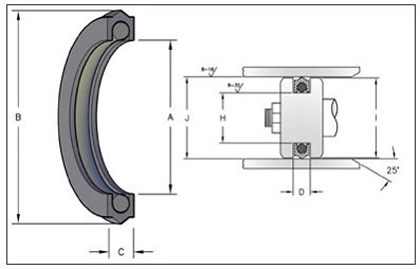

Sello tipo Corona
El sello estilo PSC es un sello para pistones de doble acción, diseñado para reemplazar a o-rings, anillos cuadrados y sellos en T con las mismas dimensiones de ranura (número con guion de O-ring).
Los anillos de respaldo de uretano estilo 575 se pueden agregar a uno o ambos lados del “PSC” para anchos de ranura más grandes. El PSC está fabricado en poliuretano con dureza 95A, lo cual le otorga una elevada resistencia a la abrasión y la extrusión. La superficie de sello coronada crea un sello positivo desde vacío a presión elevada.

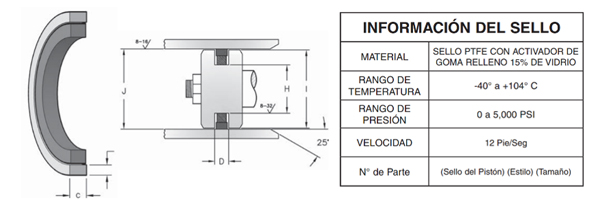

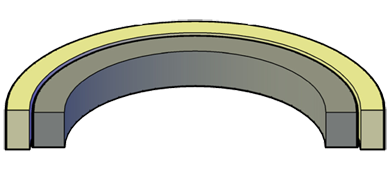

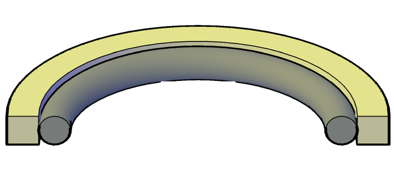

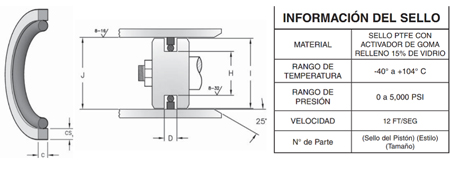

Sello tipo PS1400
Los sellos PS1400 ofrecen baja fricción y alta resistencia en un diseño de sello de pistón de doble acción compacto.
El anillo de sello de PTFE, combinado con un energizador de caucho, garantiza el contacto positivo con la superficie dinámica. El PS1400 está diseñado para ranuras según la norma ANSI/B93.32-1973.
Se indican las dimensiones “F” de diámetro del pistón para pistones sin anillo de desgaste.
SELLOS PARA PISTONES DE POLIURETANO ESTILO PS1500
Los sellos para pistón estilo PS1500 son totalmente intercambiables con los sellos para pistones de PTFE PS1400 y están moldeados con poliuretano resistente con dureza Shore D 60.
Durante el proceso de moldeo, se moldea una banda de bisulfuro de molibdeno de 0,002 pulgadas de espesor en el diámetro externo del anillo de sello para reducir la fricción.
Los sellos para pistones PS1500 se estiran fácilmente sobre el pistón y se recuperan rápidamente con la eliminación de las características de “flujo frío” presentes en los sellos de PTFE.
Se indican las dimensiones “F” de diámetro del pistón para pistones sin anillo de desgaste.

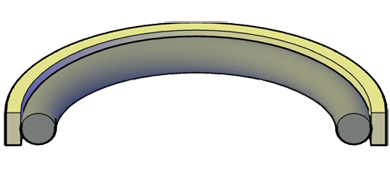

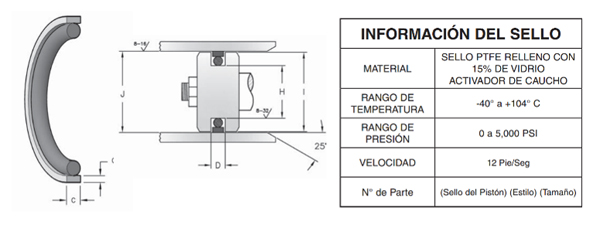

Sello de pistón estilo PS1600
Sellos para pistón de PTFE con carga de fibra de vidrio estilo PS1600.
SELLOS PARA PISTÓN DE PTFE CON CARGA DE FIBRA DE VIDRIO ESTILO PS1800
El estilo PS1800 ofrece un sellado de pistones de alta resistencia y baja fricción. El PS1800 también ofrece un sello para pistón de doble acción con un diseño compacto que cumple los requisitos de la norma ANSI/B93-32-1973. NOTA:
Se indican las dimensiones “F” de diámetro del pistón para pistones sin anillo de desgaste.
SELLOS PARA PISTÓN CON CARGA DE BRONCE ESTILO PS1850
Los sellos para pistón PS1850 se pueden intercambiar con el sello para pistón estilo PS1800. Este sello ofrece una mejor resistencia al calor para aplicaciones exigentes.
NOTA: se indican las dimensiones “F” de diámetro del pistón para pistones sin anillo de desgaste.

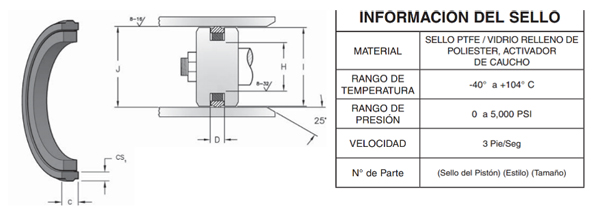

SELLOS PARA PISTONES DE POLIURETANO ESTILO PS2700
Este sello está moldeado en poliéster de alto grado con 5% de carga de fibra de vidrio y 5% de PTFE y se puede utilizar para reemplazar sellos PS1800, ya que todas las dimensiones son similares.
El material de este sello presenta un elevado nivel de memoria y se estira sobre el pistón y se ajusta a la ranura para un ensamble inmediato. Los sellos también ofrecen resistencia a la extrusión, la elevada abrasión y baja fricción, lo cual ayuda a reducir el daño del ensamble.
Se indican las dimensiones “F” de diámetro del pistón para pistones sin anillo de desgaste.

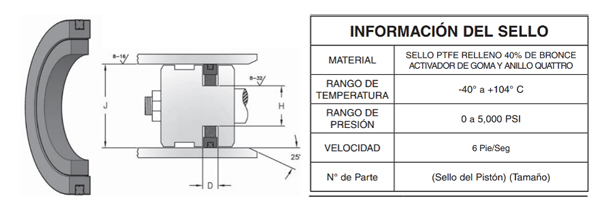

SELLOS PARA PISTÓN CON CARGA DE BRONCE ESTILO PSQ
Estos sellos para pistón ofrecen un sellado de baja fricción bidireccional con mayor estabilidad y control superior de filtraciones.
El energizador con corte recto ofrece sellado de baja presión y elimina las filtraciones en la parte posterior.
El sello también sella de manera efectiva entre distintos líquidos a cada lado del sello del pistón, lo cual posibilita el sellado de gas y líquido.

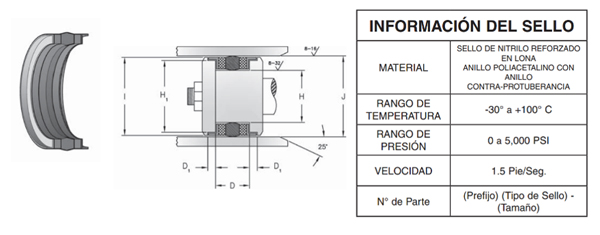

SELLOS PARA PISTONES ESTILO PSA
Diseñados para pistones de una o dos piezas, estos sellos para pistón tienen un sello de nitrilo para lograr una sellabilidad elevada, respaldos divididos de nylon para ofrecer resistencia a la extrusión y dos anillos de rodamiento dividido.
No se necesitan rodamientos de soporte adicionales.

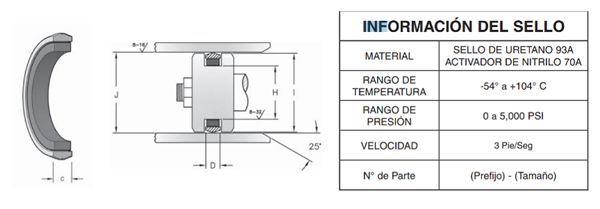

SELLOS PARA PISTONES DE URETANO ESTILO PSM
Este sello está moldeado con poliuretano de dureza Shore A 93 con un energizador de dureza Shore A 70 y utiliza las mismas dimensiones de ranura que los sellos en T y los o-ring estándar.
Se pueden utilizar uno o dos anillos de respaldo estilo 575 para ranuras más anchas. El diseño de este sello lo hace resistente a la extrusión y, además, es resistente a las torceduras y el enrollamiento.
La instalación se realiza de manera sencilla en un proceso de presión de dos pasos y no es necesario redimensionarlo antes de insertarlo en el orificio.
NOTA: Se indican las dimensiones “I” de diámetro del pistón para pistones sin anillo de desgaste.
ANILLOS PARA PISTÓN DE HIERRO ESTILO SPR
SEPARACIÓN FINAL
La separación final en un pistón depende del diseño, material y aplicación del anillo.
Las separaciones siguientes del final se proporcionan como estándar para los usos del cilindro hidráulico.
Limpiadores tipo D
Los anillos rascadores estilo ST están moldeados con precisión en uretano con una dureza de 90A. Son lo suficientemente flexibles como para encastrar en la ranura, pero lo suficientemente resistentes como para trabajar con aplicaciones complejas de rascado de vástagos.
Los rascadores en “V” están hechos en fluorocarbono.

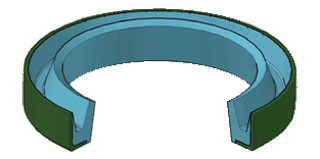

Limpiador metálico tipo “U” Y “D”
Estos rascadores tienen una resistente carcasa metálica y están moldeados con el mismo uretano de alto desempeño que se utiliza en los sellos en U de alto desempeño.
Están construidos para servicio pesado y son capaces de superar las exigencias de entornos hostiles.

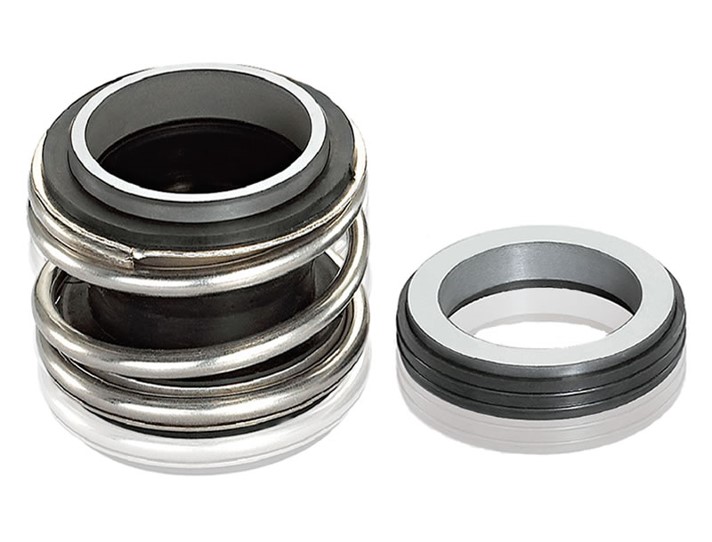

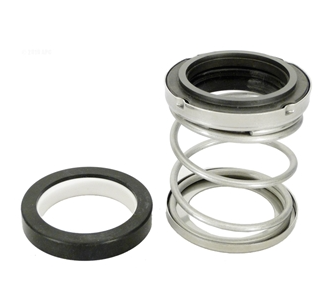

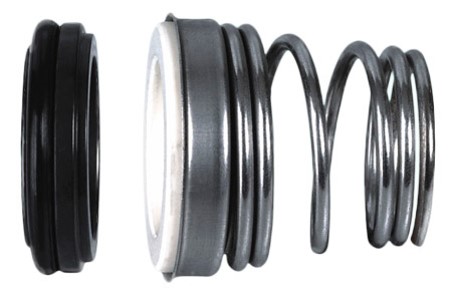

SELLOS MECÁNICOS
Ideales para el manejo de agua potable, aceites limpios gasolinas y productos limpios.
- Presión: 125 psi / 6 bar.
- Velocidad: 2,500 fpm = 15 m/s
- Temp: -30°F a 400°F = -34°C a 204°C
- Desarrollado bajo la norma ANSI
Resorte corto
- Presión: 87 psi / 6 bar.
- Velocidad: 3,000 fpm = 15 m/s
- Temp: -20°F a 400°F = -30°C a 205°C
- Desarrollado bajo la norma ANSI
- Presión: 87 psi / 6 bar.
- Velocidad: 3,000 fpm = 15 m/s
- Temp: -20°F a 400°F = -30°C a 204°C
- Resorte cónico derecho
- Desarrollado bajo la norma DIN

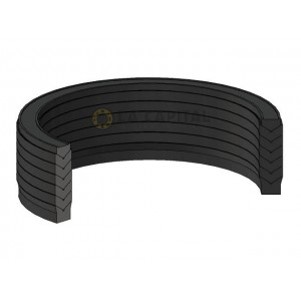

Set de Juego de Empaques en V
Nuestros sets de juegos en V son de la mejor calidad disponible en la industria. Si bien todos los juegos incorporan anillos de presión de caucho reforzado con tela, se incluyen uno o dos anillos de uretano para mejorar el sellado a baja presión, cuando es posible.
La mayoría de los juegos utilizan adaptadores de nylon. Los límites de presión, cuando están correctamente instalados, son los siguientes:

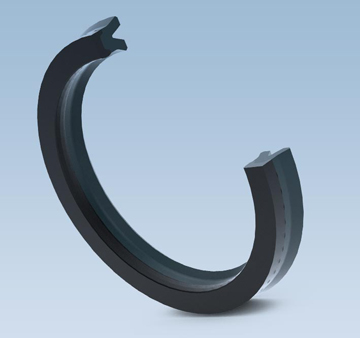

Sellos Amortiguadores Estilo MYR
Este sello, moldeado en uretano y con un respaldo, absorbe el choque de los picos de presión para proteger el sello de vástago.
El diseño único alivia la contrapresión entre el amortiguador y el sello del vástago.
Sellos Amortiguadores Estilo MYR
Este sello, moldeado en PTFE con un energizador de caucho, absorbe el choque de los picos de presión para proteger el sello de vástago.

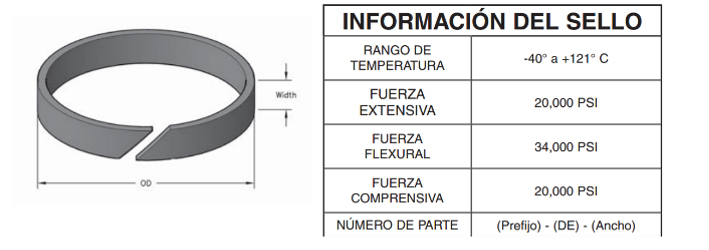

Guías de Nylon
Los sellos de desgaste están hechos de nylon reforzado con vidrio. Cuentan con propiedades físicas equivalentes al bronce y son ampliamente recomendadas por su alto índice de resistencia al desgaste, por sus propiedades anti-marcado y por su habilidad de ingerir “chips” de metal.
- Material: Nylon con refuerzo de fibra de vidrio.
- Dimensiones: Pulgadas.
- Velocidad: ≤ 1 mt/seg.
- Rango de Compresión: 25,000 PSI.

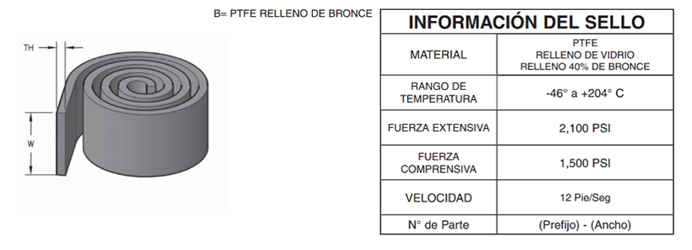

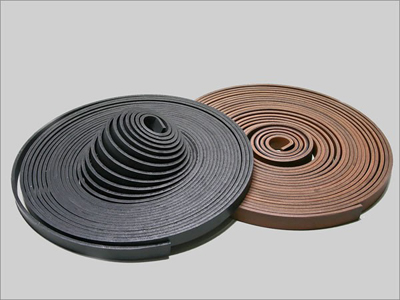

Guías Teflón Bronce
Los sellos de desgaste están hechos de nylon reforzado con vidrio.
Cuentan con propiedades físicas equivalentes al bronce y son ampliamente recomendadas por su alto índice de resistencia al desgaste, por sus propiedades anti-marcado y por su habilidad de ingerir “chips” de metal.

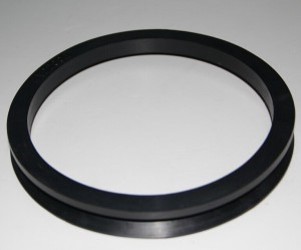

Sello tipo VA
Fabricado con lubrithane dureza 90 shore. Limpiador económico recomendado para diámetros mayores y aplicaciones en ambientes moderadamente contaminados. Vienen con ranuras de alivio para soportar los efectos de golpes de ariete.

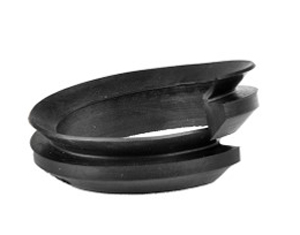

Sello tipo VS
Aplicaciones y materiales iguales al limpiador tipo H pero son más delgados, ya que su grueso va desde 0.150 (para D.I. hasta 2-1/8), 0.250 para D.I. hasta 10.

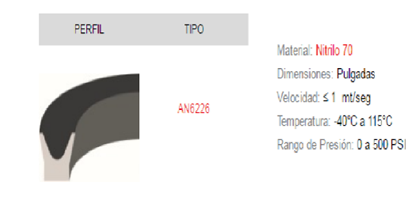

Sello tipo AN6226
Los sellos tipo U estilo HSU están moldeados con precisión en goma N con una dureza 90 o fluorocarbono con dureza 90A (sufijo “V”); el caucho con dureza 90 es para resistencia a la abrasión y el fluorocarbono para resistencia al calor.
Estos sellos se suelen ver en cilindros industriales como sellos de amortiguación, vástagos y pistones.
